CM 1100A/1500A/1700A/1900A
伺服傳動電腦高精密卷筒紙分切機（單卷）
特點介紹
CM-1100/1500/1700/1900A伺服傳動電腦高精密卷筒紙分切機是本公司采用德國與英國的先進技術研發的一款經濟型分切機，本機電腦控制系統采用AC伺服電機及AC變頻器、輸送帶采用日本尼塔（NITTA）、氣動振動器采用瑞士菲迪瓦（FINDEVA）、電氣系統采用穆勒與歐姆龍，使切紙速度更快且穩定； 德國精密軸承及切斷刀，切斷精度高；輕觸式電腦界面控制，操作簡便；構造合理的反曲架，保證紙張的平坦，是目前造紙業及印刷業中普遍采用的制品加工機械。
局部介紹

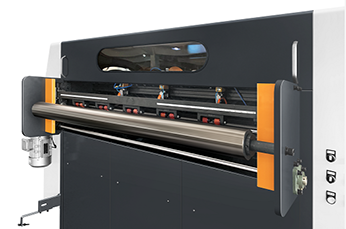

自動反曲裝置
紙張預壓部

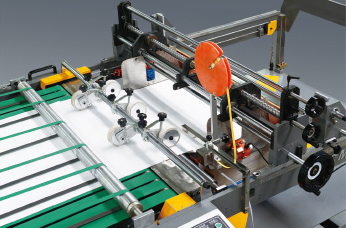

三組分條刀可供修邊及對剖
切紙刀部分
除靜電裝置
輸送部
自動齊紙集紙裝置
技術參數
| 型 號 | CM-1100/1500/1700/1900A |
| 切紙形式 | 上刀回切，下刀固定 |
| 紙張范圍 | 60-550GSM |
| 切斷長度范圍 | 450-1650mm |
| 剖紙幅數 | 1幅(選配) |
| 切斷精度 | 切斷長度≤1000mm：+/-0.5mm 切斷長度>1000mm：+/-0.1% |
| 最高切斷米速 | 300m/min |
| 最高切斷速度 | 400cuts/min |
| 最大卷筒紙直徑 | 1800mm |
| 最大卷筒紙張幅 | 1100mm/1500mm/1700mm/1900mm |
| 最大堆紙板高度 | 1500mm |
| 氣壓源需求 | 0.8Mpa |
| 設計電源 | 380V/220V×50Hz |
| 機臺總重 | 9000kgs/11000kgs/13000kgs/15000kgs |
| 滿載功率 | 22/26/30/35kw |
| 高精度單刀切紙機 | 1SET |
| 紙張棱角自動調正系統 | 1SET |
| 紙張輸送設備 | 1SET |
| 對剖及紙邊收集系統 | 1SET |
| 電氣操控系統 | 1SET |
| 驅動馬達系統 | 1SET |
| 隨機附屬品 | 1SET |
| 操作系統：人機界面液晶屏幕 | 1SET |
| 主傳動系統：AC伺服馬達 | 1SET |
規格和標準設備如有更改，恕不另行通知
示意圖
