SM 1100/1500/1700
伺服傳動雙螺旋高精密卷筒紙分切機
特點介紹
SM-1100/1500/1700伺服傳動雙螺旋高精密卷筒紙分切機是采用德國與意大利的先進技術，結合本公司高級工程師的豐富經驗及領先的生產工藝，研發出的高效分切設備。本機采用雙回轉螺旋刀輥設計，分切的紙張裁切面光潔無毛邊，無紙粉，切斷精度高，可以直接上印刷機，降低了生產成本，提高了生產效率，是目前造紙業及印刷業中普遍采用的紙制品加工最理想的分切設備。
局部介紹

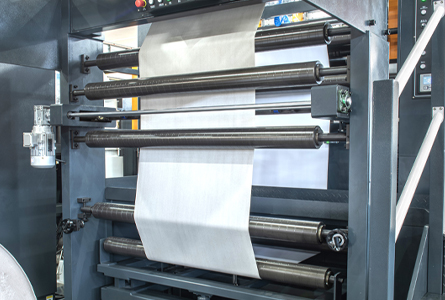

反曲裝置
自動糾邊
三組分條刀可供修邊及對剖
嵌入式雙螺旋刀（發明專利）
除靜電裝置
輸送部
技術參數
| 型 號 | SM-1100/1500/1700 |
| 切紙形式 | 雙回旋刀 |
| 紙張范圍 | 80-1000GSM |
| 切斷長度范圍 | 450-1650mm |
| 剖紙幅數 | 2幅(選配) |
| 切斷精度 | 切斷長度 Cutting length≤1000mm: ±0.1mm 切斷長度 Cutting length＞1000mm: ±0.1% |
| 最高切斷米速 | 330 m/min |
| 最高切斷速度 | 540 cuts/min |
| 最大卷筒紙直徑 | 1800mm |
| 最大卷筒紙張幅 | 1100(45”)mm 1500(59”)mm 1700(67”)mm |
| 最大紙堆高度 | 1600mm |
| 氣壓源需求 | 0.8Mpa |
| 設計電源 | 380V/220VⅩ50Hz |
| 機臺重量 | 18000/20000/23000kgs |
| 滿載功率 | 69/82/82kw |
| 切斷長度 | 每分鐘米速（m/min） | 每分鐘刀速（cuts/min） |
| 450 | 125 | 275 |
| 500 | 160 | 315 |
| 600 | 210 | 350 |
| 700 | 290 | 410 |
| 750 | 330 | 440 |
| 800 | 330 | 410 |
| 900 | 330 | 365 |
| 1000 | 330 | 330 |
| 1100 | 310 | 280 |
| 1200 | 300 | 250 |
| 1300 | 300 | 230 |
| 1400 | 300 | 210 |
| 1500 | 300 | 195 |
| 1600 | 300 | 188 |
| 1650 | 300 | 185 |
示意圖
雙卷

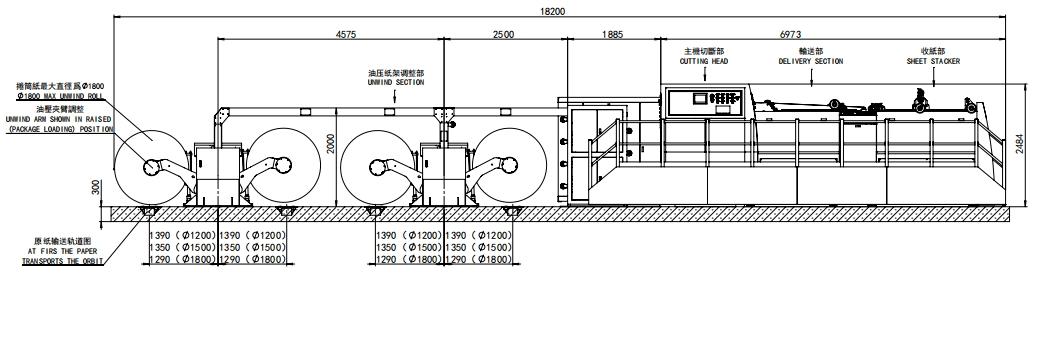

四卷
